1.光缆的性能

光缆的基本性能包括;光缆中的光纤传输特性、光缆的机械特性、光缆的环境特性和

光缆的电气特性。对光缆的基本要求是保护光纤的机械强度和传输特性,防止在施工过程和使用期间光纤断裂,保持传输特性稳定。为此,必须根据使用环境设计各种结构的光缆，以保证光纤不受应力的作用和有害物质的侵蚀。用适当的材料和结构,对通信光纤进行收容保护使光纤免受机械和环境的影响和损害，适应不同场合使用。

光缆的传输特性取决于被覆光纤。对光缆机械特性和环境特性的要求由使用条件确定。光缆生产出来后,对这些特性的主要项目,例如拉力、压力、扭转、弯曲、冲击、振动和温度等,要根据国家标准的规定做例行试验。成品光缆一般要求给出下述特性，这些特性的参数都可以用经验公式进行分析计算,这里我们只做简要的定性说明。(1)拉力特性

光缆能承受的最大拉力取决于加强构件的材料和横截面积,承重一般要求大于1km光缆的质量，多数在100~400kg范围内。

(2)压力特性

光缆能承受的最大侧压力取决于护套的材料和结构，多数光缆能承受的最大侧压力在100~400kg/10cm。

(3)弯曲特性

弯曲特性主要取决于纤芯与包层的相对折射率差4以及光缆的材料和结构。实用光纤最小弯曲半径一般为20~50mm,光缆最小弯曲半径一般为200~500mm大于或等于光纤最小弯曲半径。在以上条件下,光辐射引起的光纤附加损耗可以忽略,若小于光

纤最小弯曲半径，则附加损耗急剧增大。

(4)温度特性

光纤本身具有良好的温度特性。光缆温度特性主要取决于光缆材料的选择及结构的设计,采用松套管二次被覆光纤的光缆温度特性较好。温度变化时,光纤损耗增大,主要是由于光缆材料(塑料)的热膨胀系数比光纤材料(石英)大2~3个数量级,在冷缩或热胀过程中,光纤受到应力作用而产生损耗。在我国,对光缆使用温度的要求是,在低温地区般为-40~十40C，在高温地区一般为-5十60C。

2.光缆的选型

要进行光缆的选型就要掌握光缆型号的表示方法,通信光缆的型号由型式、规格和特殊性能标识(可缺省)构成,之间应空一个格。

如有涉及版权问题，请与我们联系

单模FC型光纤尾纤：

单模LC型光纤尾纤：

万兆LC型光纤尾纤：

单模SC型光纤尾纤：

SC万兆型光纤尾纤：

单模ST型光纤尾纤：

可选择光纤耦合器配图：

FC光纤耦合器：

LC光纤耦合器：

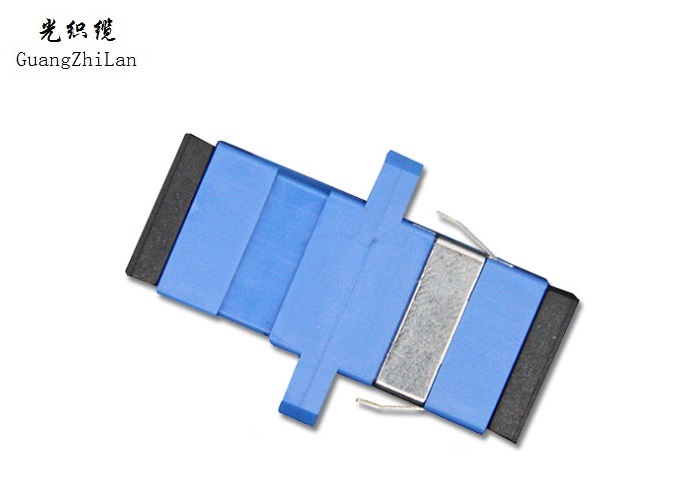

SC光纤耦合器：
