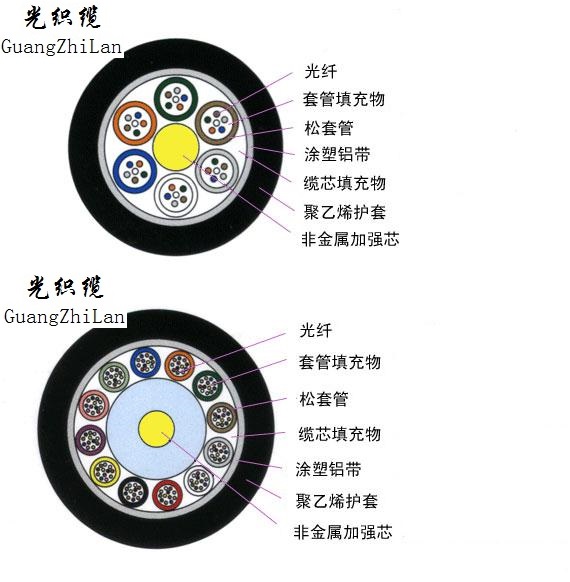

GYFTA 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根非金属加强芯（FRP），对于某些芯数的光缆来说， 非金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。
·产品特点
· 具有很好的机械性能和温度特性
· 松套管材料本身具有良好的耐水性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 特别设计的紧密的光缆结构，有效防止套管回缩
· PE 护套具有很好的抗紫外辐射性能
· 采用下列措施来确保光缆的防水性能：
- 单根非金属中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
- 涂塑铝带（APL）防潮层
·产品标准
GYFTA 光缆符合 YD/T 901-2001 和 IEC 60794-1 标准
·光学特性
G.652
G.655
50/125μm
62.5/125μm
衰减
(+20℃)
@850nm
≤3.0 dB/km
@1300nm
≤1.0 dB/km
@1310nm
≤0.36 dB/km
≤0.40 dB/km
@1550nm
≤0.22 dB/km
≤0.23dB/km
带宽(A级)
≥500 MHz·km
≥200 MHz·km
≥1000 MHz·km
≥600 MHz·km
数值孔径
0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm
·结构参数
光缆型号
光纤数
套管数
填充绳数
光缆直径
mm
光缆重量 kg/km
允许拉伸力
长期/短期
Term N
允许压扁力
Term
N/100mm
弯曲半径
静态/动态
GYFTA-2~6芯
2~6
1
5
11.4
108
400/1000
300/1000
10D/20D
GYFTA-8~12芯
8~12
2
4
GYFTA-20~24芯
20~24
GYFTA-32~36芯
32~36
6
0
GYFTA-38~48芯
38~48
12.8
134
600/1500
GYFTA-86~96芯
86~96
8
14.8
176
1000/3000
GYFTA-122~132芯
122~132
11
19.2
279
GYFTA-134~144芯
134~144
12
