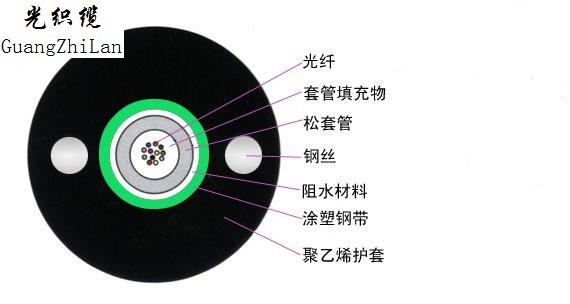

光织缆品牌生产的GYXTW 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。
·产品特点
· 具有良好的机械性能和温度性能
· 松套管材料本身具有良好的耐水解性能和较高的强度 · 管内充以特种油膏，对光纤进行了关键性保护 · 良好的抗压性和柔软性 · 双面涂塑钢带（PSP）提高光缆的抗透潮能力 · 两根平行钢丝保证光缆的抗拉强度 · 直径小、重量轻、容易敷设 · 较长的交货长度 ·产品标准
GYXTW 光缆符合 YD/T 769-2003 标准 ·光学特性
G.652
G.655
50/125μm
62.5/125μm
衰减
(+20℃)
@850nm
≤3.0 dB/km
@1300nm
≤1.0 dB/km
@1310nm
≤0.36 dB/km
≤0.40 dB/km
@1550nm
≤0.22 dB/km
≤0.23dB/km
带宽(A级)
≥500 MHz·km
≥200 MHz·km
≥1000 MHz·km
≥600 MHz·km
数值孔径
0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm
·结构参数
光缆型号
光纤数
光缆直径
mm
光缆重量kg/km
允许拉伸力
长期/短期
N
允许压扁力
N/100mm
弯曲半径
静态/动态
GYXS/GYXTW-2~12
2~12
10.0
105
600/1500
300/1000
10D/20D
GYXS/GY XTW-2~12
10.6
124
1000/3000
GYXS/GY XTW-14~24
14~24
12.5
149
GYXS/GY XTW-26~36
26~36
14.0
190
GYXS/GY XTW-38~48
38~48
15.0
216
储存、使用温度: -40℃ 至 + 70℃
