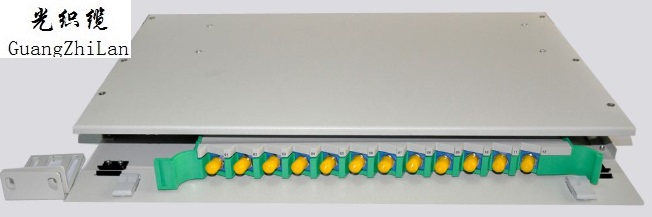

光纤配线架的作用就是将光缆，光纤尾纤和光纤耦合器连接起来保护。光缆终端盒是光缆的端头接入的地方，然后通过光跳线接入光交换机。因此，终端盒通常是安装在19英寸机架上的，可以容纳光缆端头的数量比较多。 终端盒就是将光缆跟尾纤连接起来起保护作用的。
光纤配线架的使用条件： 环境温度：-25℃～+60℃ 相对湿度：<95%（40℃时） 大气压力：70～106KPa
主要技术指标： 插入损耗：1.31,1.55um LD 光源。单模≤0.18dB 多模≤0.30dB 回波损耗：1.31,1.55um LD 光源。单模PC≥45dB UPC≥50dB APC≥60dB 绝缘电阻：≥2×104MΩ/500VDC 耐电压：3KVDC/1min不击穿，无飞弧。
顺序
型号
外观H*L*W（MM）
满配容量
重量（KG）
1
GZLHODF12
1U 44*430*250
12
3.5
2
GZLHODF24
2U 80*430*250
24
4.5
3
GZLHODF36
3U 132*430*250
36
6
4
GZLHODF48
48
6.5
5
GZLHODF60
4.5U 190*430*250
60
8
GZLHODF72
72
8.5
7
GZLHODF96
6U 244*430*250
96
10.8
GZLHODF144
8U 360*430*250
144
12.8

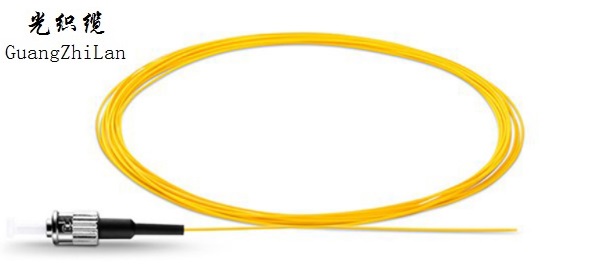

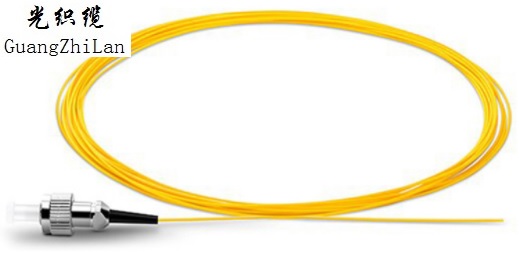

光纤尾纤：

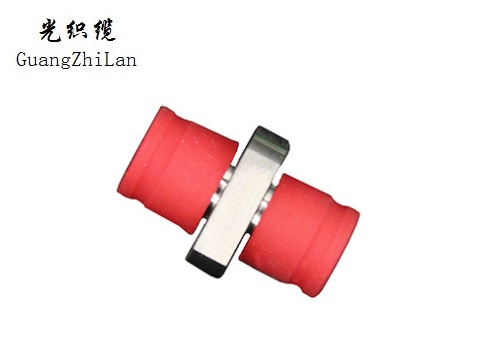

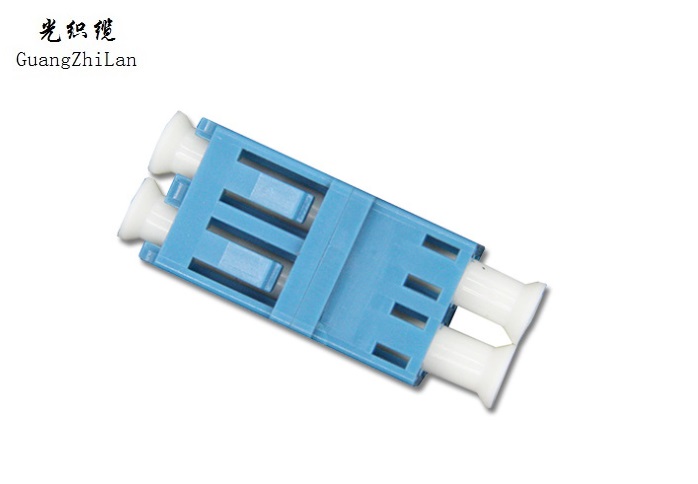

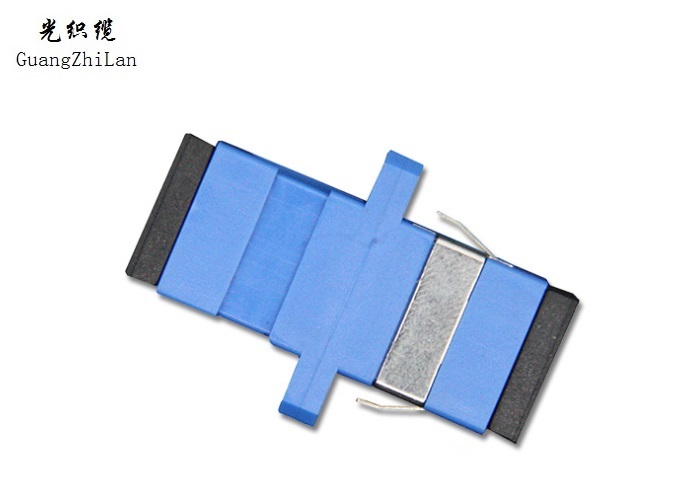

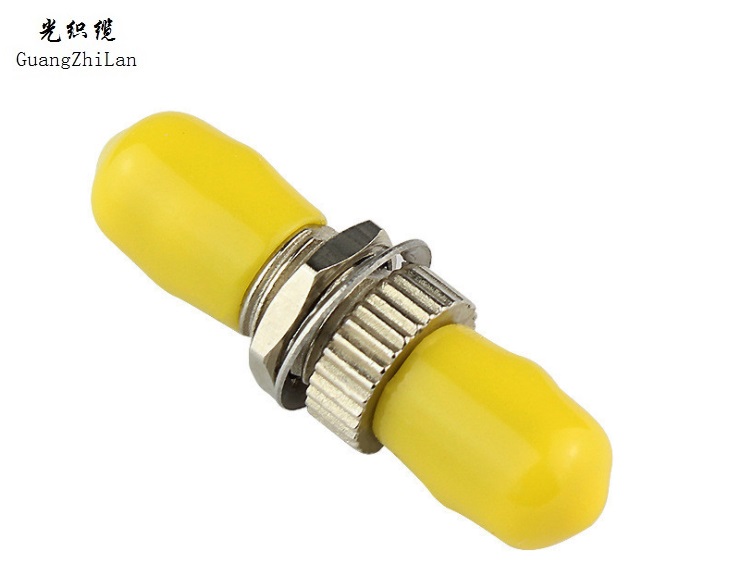

光纤耦合器：
